简介
plot()函数是Mine脚本中最常用的函数，用于显示通过脚本计算的信息。它具有多种用途，可以绘制不同样式的线条、直方图、面积图、柱形图（如成交量柱）、填充区域、圆形或十字标记。
该脚本展示了一个叠加脚本中plot()的几种不同用法：
Mine Script®
需要注意：
- 第一个plot()调用绘制跨越高点的1像素蓝色线条。
- 第二个plot()在实体中点绘制十字标记：阳线时为青柠色，阴线时为紫色。使用的
linewidth参数值为6，但这不是像素值，仅表示相对大小。 - 第三个调用绘制3像素宽的阶梯线，跟随实体低点。
- 第四个调用在K线低点绘制灰色圆点。
- 最后一个plot()需要一些准备工作：首先定义多头/空头颜色，计算Arnaud Legoux移动平均线，进行颜色计算。使用var仅在第0根K线初始化颜色变量为color.silver。在数据集的初始K线上，直到条件触发颜色变化前，线条保持银色。颜色变化条件要求当前值高于/低于两周期前的值（相比仅与前一周期的比较，这能减少颜色切换的噪音）。

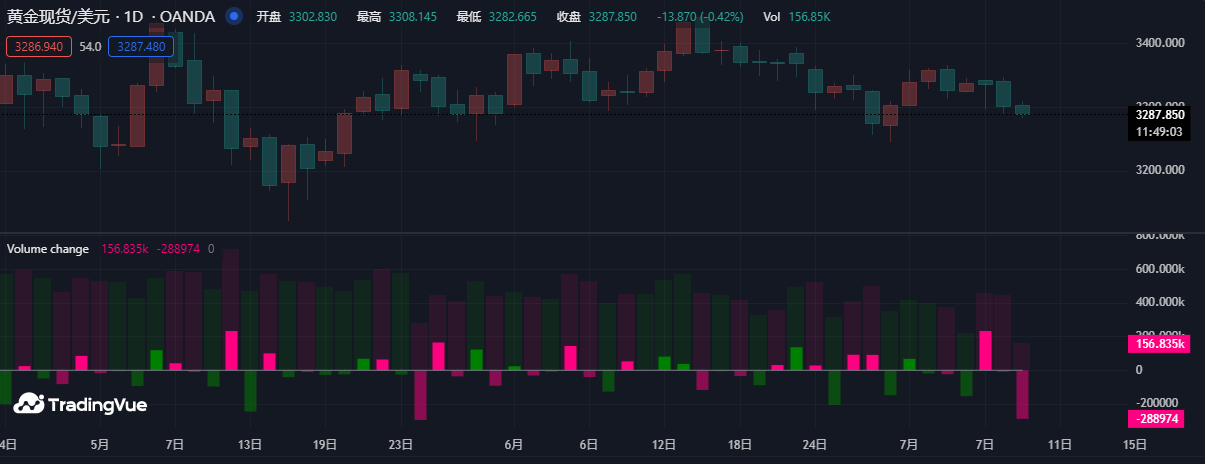

该脚本展示了plot()函数在面板中的其他用途：
Mine Script®
需要注意：
- 我们使用宽柱状图在零轴上方绘制标准成交量数值（参见plot()调用中的
style = plot.style_columns）。 - 在绘制柱状图前，我们使用
barUp和barDn布尔变量的值计算volumeColor。当当前K线的收盘价高于/低于前一根K线时，这两个变量分别变为true。请注意内置的“Volume”指标不使用相同条件，它通过close > open识别上涨K线。我们使用GREEN_LIGHTER和PINK_LIGHTER颜色绘制成交量柱。 - 由于第一个
plot绘制的是柱状图，我们不使用linewidth参数，因为它对柱状图没有影响。 - 脚本的第二个
plot是成交量变化，我们之前使用ta.change(volume)计算了这个值。这个值以直方图形式绘制，linewidth参数控制直方图的宽度。我们将宽度设为12，使直方图元素比第一个plot的柱状图更细。正/负的volumeChange值分别绘制在零轴上方/下方，无需额外处理即可实现此效果。 - 在绘制
volumeChange值的直方图前，我们计算其颜色值，可能有四种不同颜色。当K线上涨/下跌且成交量较上一根K线增加（volumeChange > 0）时，我们使用明亮的GREEN或PINK颜色。由于此时volumeChange为正，直方图元素将绘制在零轴上方。当K线上涨/下跌但成交量未增加时，我们使用明亮的GREEN_LIGHT或PINK_LIGHT颜色。由于此时volumeChange为负，直方图元素将绘制在零轴下方。 - 最后，我们绘制零轴线。此处也可以使用
hline(0)。 - 我们在indicator()调用中使用
format = format.volume，使该脚本显示的大数值像内置的“Volume”指标一样被缩写。
plot() 调用必须始终位于行的第一个位置，这意味着它们始终处于脚本的全局作用域中。它们不能被放置在用户自定义函数或 if、for 等结构中。但是，可以通过两种方式设计条件性绘图的 plot() 调用，我们将在本页的条件性绘图部分进行介绍。
脚本只能在其自身的视觉空间中绘图，无论是在面板中还是作为图表上的叠加层。在面板中运行的脚本只能为图表区域的柱线着色。
plot() 参数
plot() 函数的声明格式如下：
plot(series, title, color, linewidth, style, trackprice, histbase, offset, join, editable, show_last, display, format, precision, force_overlay) → plotplot()函数的参数如下：
series（序列）
这是唯一必需的参数。其参数必须是“series int/float”类型。请注意，由于Mine Script®中的自动转换规则是沿int→float→bool方向进行的，“bool”类型变量不能直接使用，必须先转换为“int”或“float”才能作为参数使用。例如，如果newDay是“bool”类型，则可以使用newDay ? 1 : 0，当变量为true时绘制1，为false时绘制0。
title（标题）
需要一个“const string”参数，因此必须在编译时确定。该字符串出现在：
- 脚本的刻度上（当勾选“图表设置/刻度/指标名称标签”时）
- 数据窗口中
- “设置/样式”选项卡中
- input.source()字段的下拉列表中
color（颜色）
接受“series color”，因此可以逐根K线动态计算。当不需要绘图时，使用na作为颜色或任何透明度为100的颜色是隐藏绘图的一种方法。
linewidth（线宽）
是绘制元素的大小，但不适用于所有样式。绘制线条时，单位是像素。使用plot.style_columns时没有影响。
style（样式）
可用参数包括：
- plot.style_line（默认）：绘制连续线，使用
linewidth参数（以像素为单位）确定宽度。na值不会绘制为线条，但当出现非na值时会被桥接。只有当非na值在图表上可见时才会被桥接。 - plot.style_linebr：允许绘制不连续的线条，不在
na值上绘制，也不连接间隙（即不桥接na值）。 - plot.style_stepline：使用阶梯效果绘制。值之间的转换使用在K线中间绘制的垂直线完成，而不是连接K线中点的对角线。如果注意不在na值上绘制颜色，也可以实现类似于plot.style_linebr的效果。
- plot.style_area：绘制一条宽度为
linewidth的线，填充线与histbase之间的区域。color参数用于线条和填充。可以通过另一个plot()调用使线条具有不同的颜色。正值绘制在histbase上方，负值绘制在其下方。 - plot.style_areabr：类似于plot.style_area，但不桥接
na值。另一个区别是指标刻度的计算方式。只有绘制的值用于计算脚本视觉空间的y范围。例如，如果只绘制远离histbase的高值，这些值将用于计算脚本视觉空间的y刻度。正值绘制在histbase上方，负值绘制在其下方。 - plot.style_columns：绘制类似于内置“Volume”指标的柱状图。
linewidth值不影响柱的宽度。正值绘制在histbase上方，负值绘制在其下方。始终将histbase的值包含在脚本视觉空间的y刻度中。 - plot.style_histogram：绘制类似于内置“Volume”指标的柱状图，不同之处在于使用
linewidth值（以像素为单位）确定直方图柱的宽度。请注意，由于linewidth需要“input int”值，直方图柱的宽度不能逐根K线变化。正值绘制在histbase上方，负值绘制在其下方。始终将histbase的值包含在脚本视觉空间的y刻度中。 - plot.style_circles和plot.style_cross：这些样式绘制不跨K线连接的形状，除非同时使用
join = true。对于这些样式，linewidth参数变为相对大小度量——其单位不是像素。
trackprice（跟踪价格）
此参数的默认值为false。当为true时，将由小方块组成的虚线绘制到脚本视觉空间的整个宽度。通常与show_last = 1、offset = -99999一起使用，以隐藏实际绘图，只留下残留的虚线。
histbase（基准线）
这是与plot.style_area、plot.style_columns和plot.style_histogram一起使用的参考点。它确定分隔series参数正值和负值的水平。不能动态计算，需要“input int/float”。
offset（偏移）
允许使用正的/负的K线偏移量将绘图移动到过去/未来。该值不能在脚本执行期间更改。
join（连接）
仅影响plot.style_circles或plot.style_cross样式。当为true时，形状由一条1像素的线连接。
editable（可编辑）
此布尔参数控制是否可以在“设置/样式”选项卡中编辑绘图的属性。
show_last（最后显示）
允许控制绘制的值在最后多少根K线上可见。需要“input int”参数，因此不能动态计算。
display（显示）
默认为display.all。当设置为display.none时，绘制的值不会影响脚本视觉空间的刻度。绘图将不可见，也不会出现在指标值或数据窗口中。对于用作其他脚本外部输入的绘图，或用于alertcondition()调用中{{plot("[plot_title]")}}占位符的绘图，这可能很有用。
Mine Script®
format
指定用于在状态行、数据窗口和价格刻度中表示绘图值的数字格式。它接受以下值之一：format.price、format.percent或format.volume。
默认情况下，绘图使用与脚本的indicator()或strategy()声明语句相同的格式。如果绘图和声明使用不同的格式，则绘图的format参数优先。
precision
指定绘图数值小数点后的位数。它接受 0 到 16 之间的正整数参数。此精度会影响状态行、数据窗口和价格刻度中显示的结果。
默认情况下，绘图使用与脚本的indicator()或strategy()声明语句相同的精度。如果绘图和声明使用的精度不同，则绘图的precision参数优先。
该precision参数不会影响使用format.volume参数格式化的绘图结果，因为体积格式化的十进制精度规则优先。
force_overlay（强制叠加）
若设为true，即使脚本运行在独立面板中，绘图结果也将显示在主图表窗口。可选参数，默认值为false。
条件性绘图
plot()调用不能直接用于if等条件结构中，但可通过以下两种方式实现条件控制：
动态调整绘制值：不需要显示时传递na值 颜色控制：使用na作为颜色值，或采用透明度100%的颜色（两者均会使绘图不可见）
数值控制
控制绘图显示的一种方法是在不需要绘图时传递na值。某些情况下，当使用gaps = barmerge.gaps_on等参数时，request.security()等函数会返回na值。在这些场景中，绘制不连续线形通常很有实用价值。本脚本演示几种实现方式：
Mine Script®
请注意：
- 我们使用
bar_index % 3 == 0作为绘图条件，当K线索引能被3整除时返回true，即每3根K线触发一次绘制。 - 第一个
plot使用plot.style_linebr样式，在K线高点绘制紫红色线条，线条以K线水平中点为基准。 - 第二个
plot展示相同数值但未处理间断的效果：默认plot()调用的细蓝色线条会自动桥接na值（或间隙），因此不会出现中断。 - 随后我们在实体顶部和底部分别绘制藏青色十字标记和圆形标记。plot.style_circles和plot.style_cross样式是绘制间断值（如止损/止盈位、支撑/阻力位）的简便方式。
- 最后一个
plot使用plot.style_stepline在K线低点绘制绿色阶梯线。注意其线段比plot.style_linebr的紫红色线段更宽，且在最新K线上只绘制到中间位置直到下一根K线出现。 - 各
plot的绘制顺序由其在脚本中的出现顺序控制。
该脚本展示了如何将绘图限制在用户自定义日期之后的K线上。我们使用input.time()函数创建一个输入控件，允许脚本使用者选择日期和时间（默认值为2021年1月1日）：
Mine Script®
颜色控制
关于颜色的页面中的条件着色部分讨论了绘图的颜色控制。我们将在此处看几个示例。
plot()中color参数的值可以是常量，例如内置常量颜色之一或颜色字面量。在Mine脚本中，此类颜色的限定类型称为“const color”(参见类型系统页面)。它们在编译时已知：
Mine Script®
绘图的颜色也可以根据脚本在图表第一个历史K线（第0根K线，即bar_index == 0或barstate.isfirst == true）开始执行时才可知的信息来确定。这种情况适用于颜色取决于脚本运行图表的场景。在此示例中，我们使用内置变量syminfo.type（返回图表品种的类型）来计算绘图颜色。此时plotColor的限定类型将为“simple color”：
Mine Script®
绘图颜色也可以通过脚本的输入参数来选择。在这种情况下，lineColorInput变量的类型为“input color”：
Mine Script®
最后，绘图颜色也可以是动态值，即可以在每根K线上变化的计算值。这些值的类型为“series color”：
Mine Script®
在绘制枢轴水平线时，一个常见需求是避免绘制水平线过渡。使用线条(line)是一种替代方案，但也可以按照以下方式使用plot()：
Mine Script®
需要注意：
- 我们使用
pivotHigh = fixnan(ta.pivothigh(3,3))来保存枢轴点值。由于ta.pivothigh()仅在发现新枢轴点时返回值，因此使用fixnan()用最后返回的枢轴点值填充间隙。这里的间隙指的是当未发现新枢轴点时ta.pivothigh()返回的na值。 - 枢轴点在其实际出现3根K线后才被检测到，因为在ta.pivothigh()调用中，我们为
leftbars和rightbars参数都使用了参数值3。 - 最后一个
plot绘制连续值，但当枢轴点值变化时将绘图颜色设为na，因此此时绘图不可见。由于这个原因，只有在使用na颜色绘制的K线之后的那根K线上才会出现可见的绘图。 - 蓝色圆点表示检测到新的高点枢轴点，且在前一根K线和该K线之间没有绘制任何图形。请注意箭头指示的K线上的枢轴点是在实时K线上（3根K线后）刚被检测到的，此时没有绘制任何图形。该绘图只会在下一根K线上出现，使得绘图在实际枢轴点出现4根K线后才可见。
水平线绘制
Mine Script提供hline()函数来绘制水平参考线（详见水平线章节）。hline()的优势在于支持某些plot()不具备的线型样式，但存在两个主要限制：
- 不接受“series color”类型参数
price参数要求“input int/float”类型，无法在脚本执行期间动态变化
使用plot()绘制水平线有以下替代方案，本示例展示通过plot()实现的CCI指标水平参考线：
Mine Script®
需要注意：
- 零线水平使用plot.style_circles样式绘制
- 100水平线采用条件值绘制，仅每隔一根K线显示一次。为防止
na值被自动连接，我们使用plot.style_linebr线型样式 - 200水平线使用
trackprice = true参数绘制，生成贯穿整个面板宽度的特殊小方块图案。配合show_last = 1仅显示最后绘制的值（若不使用下文技巧将显示为单根直线段），通过offset = -99999将该线段推向过去使其永远不可见 - 300水平线使用连续线条绘制，但采用较低透明度使其不那么显眼
偏移参数
offset参数用于指定绘图时的位移量（负值表示向历史K线方向偏移，正值表示向未来K线方向偏移）。例如：
Mine Script®
如截图所示，红色序列向左偏移（参数值为负），而绿色序列向右偏移（参数值为正）。
绘图数量限制
每个脚本最多只能包含64个绘图调用。所有plot*()调用和alertcondition()调用都会计入脚本的绘图总数。某些类型的调用会占用多个绘图计数。
plot()调用在以下情况下占用1个绘图计数：
当color参数使用“const color”类型时（即在编译时已知），例如：
Mine Script®
当使用以下任一限定类型时，每个plot()调用将占用2个绘图计数：
Mine Script®
刻度范围
并非所有值都能在任何位置绘制。脚本的视觉空间始终受动态调整的上下限约束，这些限制会随绘图值变化。例如：
- RSI指标通常在0到100之间波动，因此通常显示在图表上方或下方的独立面板中
- 若将RSI值作为叠加层绘制在主图表上，除非恰巧接近0-100范围，否则会扭曲品种的正常价格刻度
本示例展示在独立面板中运行的RSI信号线和50水平中心线：
Mine Script®
需要注意，脚本视觉空间的y轴会根据所绘制值（即RSI值）的范围自动调整大小。有关脚本中使用的color.from_gradient()函数的更多信息，请参阅颜色页面。
如果尝试通过以下代码在相同空间绘制品种的收盘价：
Mine Script®
此时会出现以下情况：
该图表基于XAUUSD品种，此期间收盘价约3300。在该数值范围绘制图形会使0-100区间的RSI绘图完全无法辨识。若将RSI指标作为叠加层置于主图表上，同样会出现此类刻度扭曲现象。
合并两个指标
如果您计划在一个脚本中合并两个信号，首先需要考虑每个指标的刻度范围。例如，无法在同一脚本的视觉空间中正确绘制RSI和MACD，因为RSI具有固定范围（0到100），而MACD没有，因为它绘制的是基于价格计算的移动平均值。
如果您的两个指标都使用固定范围，可以通过偏移其中一个指标的值使它们不重叠。例如，我们可以通过位移其中一个指标来同时绘制RSI（0到100）和真实强度指标（TSI）（-100到+100）。我们的策略是压缩和偏移TSI值，使其在RSI上方绘制：
Mine Script®
需要注意：
